ЦЕНТРАТОРЫ ОБСАДНЫХ КОЛОНН

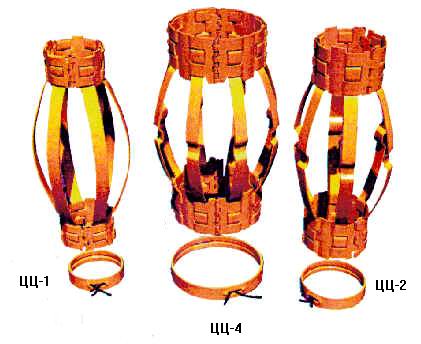

ЦЦ-1 - упругие разъемные сборные центраторы с аркообразными планками - для центрирования обсадных колонн в вертикальных и слабоискривленных (до 15-20°) скважинах;

ЦЦ-2 и ЦЦ-4 - для центрирования колонн в вертикальных и наклонно-направленных скважинах имеют жесткоупругую характеристику, причем жесткая часть характеристики обусловлена наличием, размерами и формой исполнения трапецеидального выступа.

Повышенная технико-экономическая эффективность центраторов типа ЦЦ обусловлена тем, что они обеспечивают надежный спуск колонн в скважину за счет недопущения прилипания обсадных труб к стенкам открытого ствола или посадок их торцами муфт на уступы на стенках открытого ствола.

Существенно повышается качество цементирования за счет предотвращения образования застойных зон в узкой части кольцевого зазора между колонной и стенками скважины и еще за счет выполнения центраторами функции металлической арматуры в железобетоне, образующемся за колонной после затвердевания цемента.

Требованиям стандарта 10Д АНИ удовлетворяет также четвертый тип жестких центраторов ЦТЖ , предназначенных для применения в наклонно-направленных и горизонтальных скважинах особенно, если их открытый ствол осложнен желобными выработками. Центраторы-турбулизаторы типа ЦТЖ выполняют одновременно две функции: центрируют колонну, не позволяя ей или ребрам центратора провалиться в желобную выработку, закручивают восходящий поток жидкости своими наклонными по винтовой линии ребрами, вызывая его турбулизацию и улучшая вытеснение бурового раствора тампонажным.

В шифре центратора обозначено:

• ЦЦ-1, ЦЦ-2, ЦЦ-4 или ЦТЖ - тип центратора;
• 120:168:245:324 - диаметр оснащаемой колонны;
• /191-216:/216:/270:/295 - диаметр открытого ствола скважины в интервале центрирования колонны.
